产品经理必会的3大流程：业务流程、功能流程、页面流程（附案例）

作为产品经理，你真的能区分业务流程图、功能流程图和页面流程图吗？

在工作中，经常有产品经理会犯设计流程图时把三者杂糅在一起的错误，或遇到设计流程图时无从下手的尴尬处境。

流程图是产品入门必备的基本技能之一。

产品经理设计流程图，要有很强的业务逻辑理解能力。

流程图描述一个流程中各项任务的逻辑顺序，重点是让其形成一个闭环。

从而帮助我们全面的了解业务处理的过程，分析出业务流程的合理性。

流程图是按照一定的规则和说明，用有顺序且带箭头连接的线框图，将一个业务或功能的具体操作步骤展现出来。

对于产品经理而言，流程图是一种表达需求过程、业务逻辑和功能说明的线框图。

设计流程图最忌讳的就是把业务流程图、功能流程图与页面流程图杂糅一起。

要想设计好流程图，首先得了解流程的六大要素及方法论。

流程的六大要素包括：参与者、活动、次序、输入、输出、标准化。流程的方法论包括：梳理业务逻辑、明确角色与任务、分析异常情况、流程优化与调整等。

流程图比抽象的文字描述，更能表达业务逻辑，更能提高工作效率，更能重组优化流程。

在日常工作中，流程图对产品经理梳理业务有很大的作用，主要体现在：

需求对称时，能将业务方一些逻辑复杂与规则不清楚的需求，用流程图清晰的表现出来，降低双方沟通成本。

需求分析时，帮助我们梳理业务逻辑，简化繁琐的操作流程，优化复杂的关键节点，有助于功能逻辑的实现。

此外，还能帮助我们查漏补缺，快速发现业务逻辑上的不足之处，以便及时优化与调整。

需求评审时，借助流程图澄清需求，会让我们的思路更清晰、逻辑更顺畅。

能高效地解决与开发的沟通问题，避免因为业务逻辑表达不清楚而被开发怼。

梳理产品的流程一定要形成标准的操作规范，这是对产品基本素养的一个约束，可以帮助产品经理了解业务如何运转。

即闭环式梳理让流程设计合理落地，主要包括：

首先与业务方充分沟通清楚需求的内容，了解清楚需求的背景；

其次将业务需求转化为产品需求，提炼需求的功能点；

然后结合用户使用场景，通过用例描述需求的业务规则；

再则对需求做定性和定量分析，基于用户访问路径，尽可能细化异常场景；

最后设计流程图，确保业务的主流程走通，并涵盖所有子流程节点。

在整个梳理过程中，我们会深入了解产品形态、业务流程、产品逻辑之间的扭转关系，并输出业务形态图、用户用例图与流程图。

绘制流程图常用的工具有：Visio、Axure、Process
On、Draw.io、Gliffy Diagrams、SmartDraw、亿图图示、PPT、Word等。好的工具不在多，在这里推荐Visio。

除了掌握工具基本技能外，还得了解一些设计方法论。

工具只是手段，流程才是核心。

这是产品之“器”中很重要的一部分内容。

流程图是产品设计过程中，前、中、后期的阶段性产物。

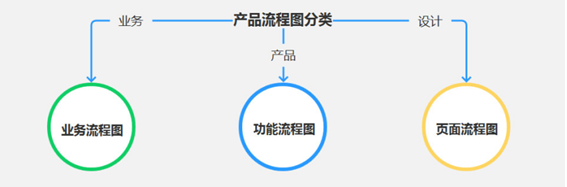

按照产品内容描述的维度，将流程图分为：业务流程图、功能流程图与页面流程图等。

1.业务流程

业务流程图就是将产品的业务逻辑流程化，并以图表的形式表达。

业务流程图抽象地描述业务进行的次序，以及流转过程中传递的信息，但不涉及具体的用户操作与执行细节。

一般将流程图分为：基础流程图和跨职能流程图。

对于产品经理而言，在产品规划阶段，业务流程图是项目立项时，举足轻重表达方式；在产品设计阶段，业务流程图是撰写PRD时，至关重要的逻辑体现；在需求评审阶段，业务流程图是需求讲解时，不可或缺的沟通手段。

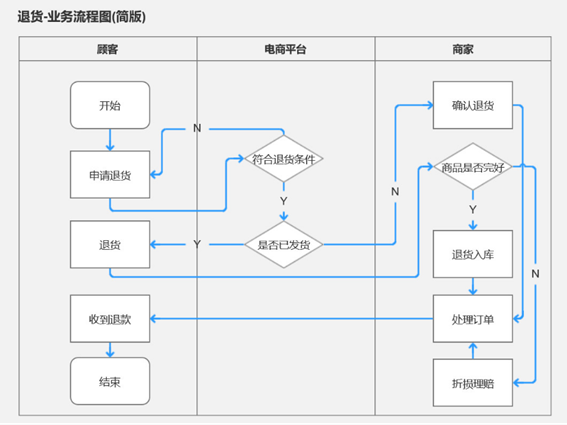

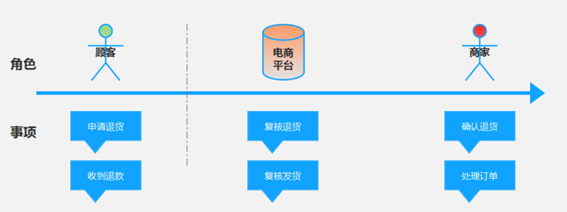

以商品退货为例，我们从角色和事项两个维度梳理业务，了解整个事件的操作流程。

首先按角色划分为顾客、电商平台与商家；其次再画出退货的主干流程，然后判断是否符合退货条件，是否已发货、是否商品完好等分支流程，最后按时间顺序用有向箭头关联，就输出了一份完整的业务流程图。

2.功能流程

功能流程图就是将系统或模块的所有功能，以及功能之间的流向关系，以图形的形式表达。

功能流程图强调的是功能之间的逻辑和因果关系，且可以具体的表达每个页面内所包含的功能。

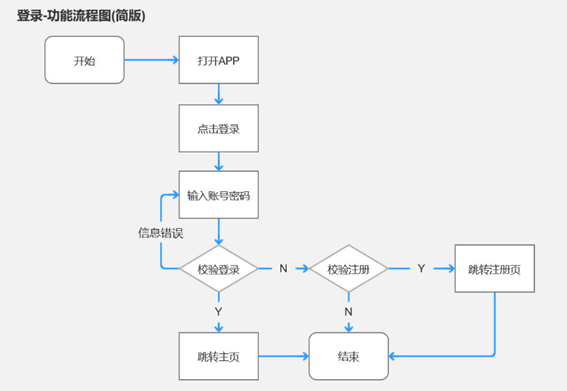

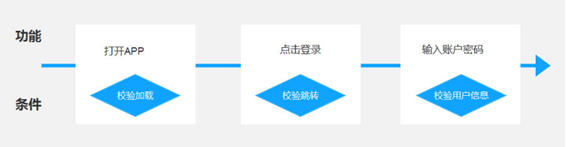

以用户登录为例，我们从功能和条件两个维度梳理业务，了解整个功能的判断逻辑。

首先列出所有操作功能：打开APP，点击登录，输入账号密码；然后增加判断条件：校验登录信息一致性，校验注册信息一致性；最后按操作次序关联，就得到了功能流程图。

3.页面流程

页面流程图就是将产品的所有页面，及页面之间的流转关系，以图形的形式表达。

即站在用户的视角，通过相关操作，可看到不同页面的不同内容，或发现页面跳转的体验问题。

页面流程的三要素包括：页面、操作、连接线。

页面流程图是表现用户在使用产品的操作流程上，不同的操作指令下，不同页面流转关系，本质是凸显页面元素与逻辑关系，提升原型设计的效率。

以便产品经理对产品整体的流畅性，有一个更好的把控。

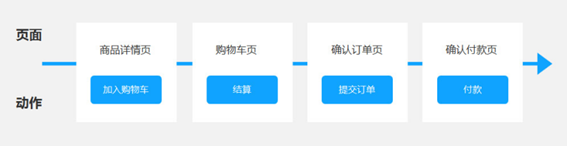

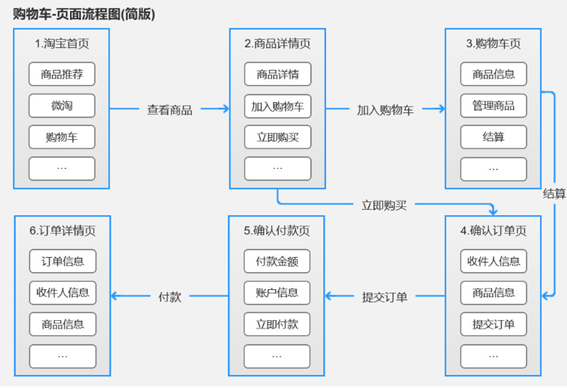

以购物车商品结算为例，我们从页面和动作两个维度梳理业务，了解整个页面的跳转逻辑。

首先列出参与购物车商品结算的相关页面：淘宝首页、商品详情页、购物车页、确认订单页、确认付款页、订单详情页；然后列出主要操作功能，最后按照操作次序用连接线关联相关页面，就得到页面流程图。

综上可知：

业务流程图侧重表达产品业务逻辑的流转路径；

功能流程图侧重表达产品功能逻辑的操作路径；

页面流程图侧重表达产品页面元素之间的跳转关系。

流程设计是连接需求分析和原型设计的一个桥梁，最重要的是梳理业务。

从产品角度而言，梳理业务就是着重实现产品的交互动作，功能的操作流程，系统的判断逻辑；

从技术角度而言，梳理业务就是着重实现工作流的扭转，状态流的变化，数据流的走向。

对于产品经理而言，高效的流程设计在于把业务掰开揉碎后，能够重新打通整个业务流程。

即透视关键事件，制定优化方案，改进现有流程，让业务、功能或页面操作形成一个完整的闭环。
